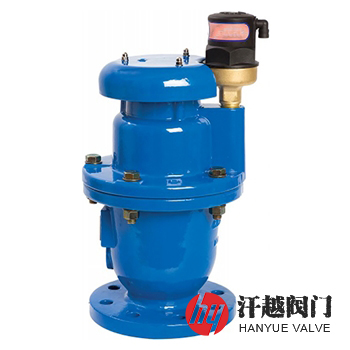

三級緩沖防水錘型空氣閥產品概述

D-060HFNS三級緩沖防水錘型空氣閥是我廠為防止排氣速度過快產生彌合性水錘工況而設計的一種三級緩閉防水錘空氣閥，其可以避免浮球被氣流吹起而使進排氣閥突然失去排氣能力，從而減小因閥門突然關閉而造成的高壓水錘帶來的爆管事故發生，即在管道快速?zèng)_水或管道內發生水柱分離后的水柱彌合階段通過限制進排氣閥的排氣速度，在一定時間內使管道內留存空氣，形成氣囊，通過空氣的可壓縮性和彈性緩沖快速流動的水對管道的沖擊，保護管道的安全。先快速大量排氣，再緩慢排放剩余全部微量氣體，不會出現因管道排氣速度過快，管線壓力迅速上升而導致水錘及撞擊。

D-060HFNS三級緩閉防水錘空氣閥為全通徑閥體設計，內部流通橫截面積均大于等于公稱直徑，其具有三級排氣，將低壓時的排氣過程分為兩個階段：低壓差時全速排氣，較高壓差時限制排氣速度，消除水錘等特殊工況下因全速排氣而加劇的壓力波動對系統的沖擊，并且在空氣閥內安裝了緩沖板，能夠分級打開或關閉閥瓣口，使得管道系統防護性能大大提高。本產品廣泛應用在石油、化工、電力、冶金及環保等易發生水力沖擊和水錘現象的輸水管道上。

三級緩沖防水錘型空氣閥產品特點

1、可以通過調整緩沖板的通氣孔的大小來控制管道充水時或水柱彌合的排氣量。

2、通過對排氣量的控制來減少水力沖擊的影響，平穩的關閉氣閥。

3、可以根據水錘分析結論設定排氣口的開度。

4、通氣孔大小有較大范圍可以選擇：全開，部分開啟，部分關閉和全關。

三級緩沖防水錘型空氣閥工作過程

1、三級緩閉防水錘型空氣閥應用在項目當中能夠快速、大量的排除管道內的空氣，采用雙層設計能夠有效的防止沖擊，適應能力更強。

2、當管道內注滿水時，主排氣閥會封住，積氣通過微量排氣閥排出。微量排氣閥采用卷簾密封式結構，能快速的排氣快速密封，減少了被雜物堵塞的可能性，同時具有自凈功能。

3、快速吸氣。當管道內水流中斷或產生負壓時，主浮球會下落，主排氣口打開，快速吸氣，以保護管道不受損壞。

三級緩沖防水錘型空氣閥部件材料

三級緩沖防水錘型空氣閥技術規范

如果你需訂購我廠排氣閥產品，咨詢時煩請告知公稱通徑、公稱壓力、法蘭標準和密封面形式、閥體及內件材料等，本產品不能在污水管道上使用(可用于2.5MPa和4.0MPa的高壓力管道)，如需詳情，請咨詢客服。
