緩閉止回閥

: 更新時間2023-06-06 17:03:18; 產品名稱; 型??????? 號H44X; 公稱通徑DN50~DN800; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

H44X橡膠瓣止回閥產品概述

H44X橡膠瓣止回閥是一種主要由閥體、閥蓋及橡膠瓣等零部件組成，依靠介質本身的流動而使閥瓣圍繞閥座外的銷軸旋轉來自動開啟和關閉，以防止介質倒流的閥門。該閥閥體一端為進水口，另一端為出水口，進水口與出水口的連通處為斜面，閥體上設有維修口，并與出水口相連通，維修口上螺栓連接有閥蓋，閥瓣連接于閥體上，且位于斜面上，它的一端通過閥蓋固定連接于閥體上。本產品主要用于給排水系統、石油、化工等工業管道及泵出口處，防止介質逆流。

H44X橡膠瓣止回閥密封面為斜面設計，關閉時間短，減小水錘壓力，其橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底，外層披覆橡膠制成，耐沖刷，使用時間長。該閥采用全流面積設計，具有水頭損失小，不易堆積雜物，維修簡便等特性。本產品結構簡單，密封性能好，可立式或臥式安裝，主要適用于給排水系統，可安裝在水泵出水口處，以防止因非正常停泵時，造成水的倒流及水錘對泵損害，它還可安裝在蓄水池進出水管的旁通管上，以防止池水逆流至給水系統中。

H44X橡膠瓣止回閥部件材料

序號	部件名稱	材料名稱
1	閥體	HT200	QT450-10	WCB	CF8	CF8M	CF3M
2	閥蓋	HT200	QT450-10	WCB	CF8	CF8M	CF3M
3	閥瓣	Q235B+NBR	Q235B+NBR	Q235B+NBR	304+NBR	316+NBR	316L+NBR
4	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
5	螺栓	35	35	35	304	316	316
6	螺母	45	45	45	304	316	316

H44X橡膠瓣止回閥技術規范

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.5	2.0
殼體試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.75	3.0
高壓水密封試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.75	2.2
低壓水密封試驗壓力(MPa)	0.05	0.05	0.05	0.05	0.05	0.05
設計制造	JB/T 13880-2020 橡膠瓣止回閥
法蘭標準	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗	JB/T 13880-2020 橡膠瓣止回閥
工作介質	原水、污水、清水等
適用溫度	0℃ ~ 80℃

H44X橡膠瓣止回閥外型尺寸

公稱壓力 PN	公稱通徑 DN	外形尺寸mm		公稱壓力 PN	公稱通徑 DN	外形尺寸mm
公稱壓力 PN	公稱通徑 DN	L	H	公稱壓力 PN	公稱通徑 DN	L	H
10 ~ 16	50	203	—	10 ~ 16	250	505	—
	65	216	—		300	580	—
	80	241	—		350	640	—
	100	292	—		400	685	—
	125	325	—		450	740	—
	150	356	—		500	775	—
	200	435	—		600	920	—

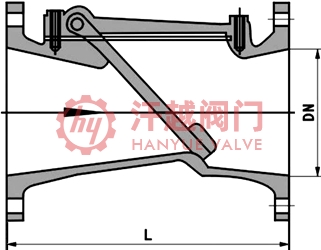

H44X橡膠瓣止回閥結構圖

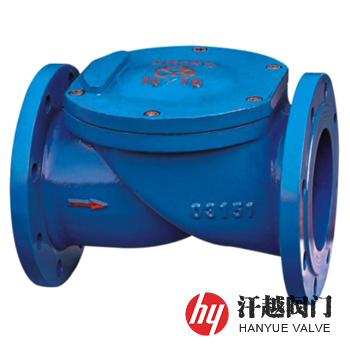

橡膠閥瓣止回閥

如果你需訂購我廠緩閉止回閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、內件材料、使用介質及法蘭標準等。本產品一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。
