閘閥

: 更新時間2023-07-02 15:22:13; 產品名稱; 型??????? 號Z41W、Z41Y; 公稱通徑DN15~DN1000; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

310S閘閥產品概述

310S閘閥是一種閥體和內件等由310S或S31008及06Cr25Ni20等鑄件或鍛件毛坯加工而成，通過閥門的全開或全關，實現對管道內超高溫介質的流通或截斷的不銹鋼閘閥。該閥所使用的材料屬高合金奧氏體耐熱不銹鋼，因其化學成分中較高百分比的鉻和鎳含量，從而使它的熱強性、耐高溫性、抗氧化性及耐腐蝕性能均較其他奧氏體型耐熱鋼優良，所以其特適合安裝在物料溫度在600℃以上的管路上作切斷用。本產品逆時針旋轉手輪，閘板上升，直到碰到阻擋，閥被打開，順時針轉動手輪，閘板下降，直到完全將通道切斷，閥門關閉，而對于采用電動執行器作為驅動裝置的本閥，在斷電等緊急情況下，可以使用備用手輪打開和關閉。

310S閘閥部件材料

部件名稱	材料名稱
閥體	310S	S31008	06Cr25Ni20	0Cr25Ni20
閥蓋	310S	S31008	06Cr25Ni20	0Cr25Ni20
閘板	310S	S31008	06Cr25Ni20	0Cr25Ni20
閥座	310S	S31008	06Cr25Ni20	0Cr25Ni20
閥桿	310S	S31008	06Cr25Ni20	0Cr25Ni20
填料壓蓋	310S	S31008	06Cr25Ni20	0Cr25Ni20
填料	Graphite	Graphite	Graphite	Graphite
螺栓	A193 B8 Cl.2	A193 B8 Cl.2	06Cr19Ni10	06Cr19Ni10
螺母	A194 8	A194 8	06Cr19Ni10	06Cr19Ni10

310S閘閥技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.3
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.45
上密封試驗壓力(MPa)	1.76	2.75	4.4	6.93
液體高壓密封試驗壓力(MPa)	1.76	2.75	4.4	6.93
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	GB/T 12234-2019、API 600-2015、ASME B16.34-2013
結構長度	GB/T 12221-2005、ASME B16.10-2017
法蘭標準	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017
檢驗試驗	GB/T 26480-2011、API 598-2016

310S閘閥外型尺寸

公稱壓力 PN	公稱尺寸 DN	外形尺寸mm		公稱壓力 PN	公稱尺寸 DN	外形尺寸mm
公稱壓力 PN	公稱尺寸 DN	L	H	公稱壓力 PN	公稱尺寸 DN	L	H
16	15	130	170	25	15	130	172
	20	150	190		20	150	191
	25	160	205		25	160	205
	32	180	270		32	180	270
	40	200	310		40	200	300
	50	250	358		50	250	357
	65	265	373		65	265	376
	80	280	435		80	280	434
	100	300	500		100	300	502
	125	325	614		125	325	613
	150	350	674		150	350	675
	200	400	818		200	400	819
	250	450	969		250	450	968
	300	500	1145		300	500	1144
	350	550	1280		350	550	1280
	400	600	1452		400	600	1451
	450	650	1541		450	650	1542
	500	700	1676		500	700	1678
	600	800	1874		600	800	1875
	700	900	2083		700	900	2082
	800	1000	2400		800	1000	2403
	900	1100	2950		900	1100	2952
	1000	1200	3245		1000	1200	3244
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！

310S閘閥結構圖

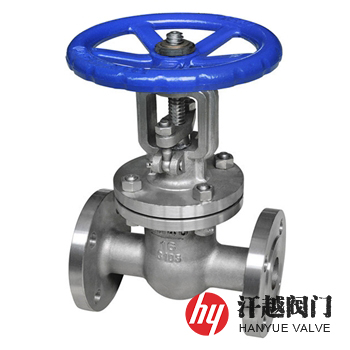

310S閘閥

如果你需訂購我廠不銹鋼閘閥產品，咨詢時煩請提供公稱通徑、公稱壓力、介質溫度、法蘭標準和法蘭密封面形式等，本產品可采用國標、美標、德標、日標等多種設計標準生產制造。
