閘閥

: 更新時間2023-07-05 07:51:22; 產品名稱; 型??????? 號Z541W、Z541Y; 公稱通徑DN15~DN1050; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

高壓加氫裝置用閘閥產品概述

高壓加氫裝置用閘閥是一種適用于公稱壓力PN100 ~ PN420、壓力等級Class600 ~ Class2500，公稱尺寸DN15 ~ DN500，介質為氫氣(含硫化氫)、氫氣加油氣、氫氣加油品(含硫化氫)等的高壓臨氫工況下的閘閥。其公稱壓力PN100或Class600的，閥體中法蘭與閥蓋采用法蘭螺栓連接結構，而對于公稱壓力不小于PN160或Class900、公稱尺寸不小于DN50的該閥，則設計成內壓自密封式結構，并在中腔放置金屬密封圈的內腔相應部位堆焊硬質合金。

高壓加氫裝置用閘閥根據不同的介質環境如PH值、H₂S濃度和溫度分別選用抗硫化物應力腐蝕開裂(SSC)及氫致開裂(HIC)性能較好的材料。對溫度不大于350℃的濕H₂S介質系統環境可選用一般碳鋼(如A216 WCB/A105)或合金鋼(如A217 WC6/A182 F11、A217 WC9/A182 F22)。對溫度不小于350℃，特別是高溫H₂加H₂S環境，所選材料的腐蝕速率不宜超過0.25mm/a，此外還需考慮H⁺離子對金屬材料脫碳的影響，可選用A351 CF8C/A182 F321(F347)等穩定型奧氏體不銹鋼。

高壓加氫裝置用閘閥部件材料

部件名稱	材料名稱
閥體	A216 WCB	A217 WC6	A217 WC9	A351 CF8C
閥蓋	A216 WCB	A217 WC6	A217 WC9	A351 CF8C
閥桿	A182 F6a CL.2	A182 F6a CL.2	A182 F6a CL.2	A182 F347
閘板	A216 WCB+STL6	A217 WC6+STL6	A217 WC9+STL6	A351 CF8C+STL6
閥座	A105+STL6	A182 F11 CL.2+STL6	A182 F22 CL.3+STL6	A182 F347+STL6
密封圈	Graphite+304	Graphite+304	Graphite+304	Graphite+347
螺栓	A193 B7M	A193 B16	A193 B16	A193 B8
螺母	A194 2HM	A194 4	A194 4	A194 8

高壓加氫裝置用閘閥性能規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
上密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	JB/T 3595-2002、GB/T 12234-2019、API 600-2015、ASME B16.34-2013
結構長度	GB/T 12221-2005、ASME B16.10-2017
連接法蘭	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017等
檢驗試驗	JB/T 3595-2002、GB/T 26480-2011、API 598-2016

高壓加氫裝置用閘閥外型尺寸

公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm		公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm
公稱壓力 Class	公稱尺寸 NPS	L	H	公稱壓力 Class	公稱尺寸 NPS	L	H
900	2	368	520	1500	2	368	615
	3	381	650		3	473	705
	4	457	750		4	546	925
	6	610	800		6	705	1190
	8	737	940		8	832	1525
	10	838	918		10	991	998
	12	965	1041		12	1130	1141
	14	1029	1141		14	1257	1249
	16	1130	1285		16	1384	1351
	18	1219	1445		18	1537	1535
	20	1321	1670		20	1664	1726
	24	1549	2083		24	1943	2150
表中H公稱尺寸≤NPS8為手動高度，公稱尺寸＞NPS8為傘齒輪或電動高度。如需其他規格尺寸，請咨詢汗越閥門！

高壓加氫裝置用閘閥結構圖

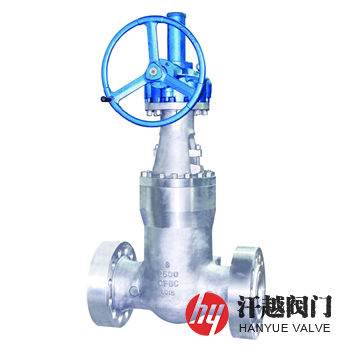

高壓加氫裝置用閘閥

如果你需訂購我廠不銹鋼閘閥產品，咨詢時煩請說明公稱壓力、公稱尺寸、閥體材質、使用介質、介質溫度等，常用材質為碳鋼、鉻鉬鋼及鉻鉬釩鋼等，也可根據管路中介質的溫度、壓力和性質選用鍛件或其他材料，本產品進出口連接端可采用焊接、法蘭及其他連接方式等，也可按用戶要求選配氣動、電動、液動裝置。
